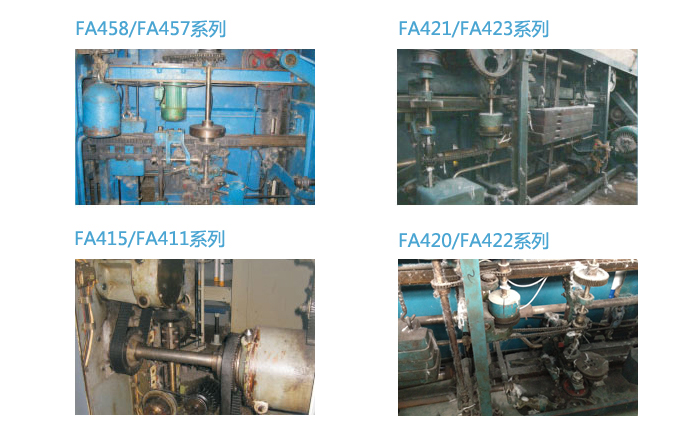

改造前型號：
改造后型號：
FA1493/FA1494系列（三軸聯動電腦粗紗機）

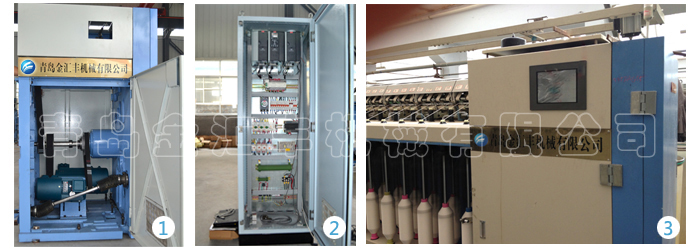

1、改造后圖片（機械部分）
2、改造后圖片（電器部分，丹佛斯302系統）
3、改造后整機圖片
改造后型號：
JHF1477/JHF1478(三軸無差速電腦粗紗機)
1、改造后圖片（機械部分）
2、傳動部分
3、改造后圖片（電器部分，德國路斯特系統）
4、改造后整機圖片
鐵炮粗紗機不足之處：
機械復雜，設備調整點多，操作勞動強度大、維修不方便，工藝品種調試難度大，張力控制不穩定，效率不高。
鐵炮粗紗機設計改造：
可以解決鐵炮粗紗機的相關難題，升級后達到電腦粗紗機的使用效果，資金投入少、改造周期短，特別適用于老廠鐵炮粗紗機的設備改造
改造后的效果
智能化程度高：控制精度高、參數輸入數字化、操作人性化
效率高：提升30%
速度高：提升20%
故障率低：電氣控制可靠、穩定
成本低：配件量降低80%/、擋車工作量降低
用工低：用工量降低30%、用工技能降低JHF1498/1497系列高效電腦粗紗機簡介
因?yàn)榇旨喒ば蛟趥鹘y(tǒng)棉紡環錠紡紗工藝中的不可替代性，粗紗機的發展經歷了從托錠、懸錠、有錐輪、無錐輪的發展階段，而目前高效率、高質量、自動化已成為粗紗機發展的必然趨勢，數字化、智能化、信息化的發展，使粗紗機進入全新的數字化控制時代，到目前為止四電機電腦粗紗機正逐步替代傳統的鐵炮粗紗機成為棉紡廠的選擇。
機械結構特點：
1. 羅拉牽伸、錠翼加捻、龍筋升降和筒管卷繞四部分運動分步傳動，由伺服電機通過同步帶直接傳動；采用圓弧齒同步帶傳動，傳動精度高可獲得恒定的速比，傳動平穩，更能適應高速，降低噪音，不需要加油潤滑，保養方便；
2. 龍筋升降部分采用彈性聯軸器、蝸輪蝸桿減速器的傳動方式，通過電機正反轉來實現龍筋的升降運動；彈性聯軸器利用彈性元件的彈性變形來補償兩軸相對位移，可克服軸向、徑向、角向偏差，并且強度高，阻尼大，具有足夠的減振力，減速器的高制造精度，保證了運行時噪聲低，散熱性能優良；
3. 筒管傳動采用十字軸雙萬向聯軸器傳動，傳動效率高，對潤滑要求不高，維護方便，使用壽命長；
4. 牽伸傳動部分采用滾針軸承結構，充分保證牽伸軸的直線傳動，紡紗無機械波產生；
5. 整機正常工藝紡紗速度，純棉可達1200 rpm，混紡品種達到1400 rpm；
6. 采用新式吸風裝置，能提高和均衡風壓、風量，紡紗時能增大清潔效果，使粗紗機全機的吸風負壓達到車頭至車尾770—1045Pa；
電氣控制特點：
1. 由專用粗紗程序控制器和伺服驅動器，分別驅動伺服電機達到設計匹配轉速，實現四電機閉環同步控制；電氣采用集成控制方式、配置通用變頻器，調試參數設置簡單，運行可靠，用戶的維護方便，操作簡單，從而降低了對電氣人員的技能要求；
2. 具備人機對話功能，紡紗工藝參數和紡紗張力參數數字化，紡紗參數輸入方便，采用觸摸屏作為人機對話界面，工藝參數和張力參數直接輸入并動態顯示，可以實現在線工藝設定，在線修正參數，粗紗張力控制和調整簡單、快捷；
3. 具備人性化功能，能夠進行伸長率計長測試，光電靈敏度可調整，具備機器運行狀態、故障報警實時顯示功能，能根據各輸入和輸出點的狀態查詢，對故障進行分析和排除，維修方便。增加了停車定位功能，確保每次停車時錠翼停在同一個合適的位置，降低了擋車工的操作部序，提高效率；增加了滿紗加捻功能，當紡化纖等弱捻品種時，因捻度較低，落紗時紗線容易在錠翼壓掌上方斷頭，此功能可通過設定相應參數來增加落紗粗紗段的捻度，以保證落紗在壓掌處自動斷頭，提高斷紗效率，降低擋車工的工作量；
4. 配置CCD在線張力檢測裝置，進行實時監測、反饋，組成粗紗張力自動閉環控制系統，紡紗過程中程序可以根據設定的張力參數，自動調整粗紗張力參數，確保粗紗以紡紗張力進行紡紗，使紡紗數字化、智能化，保證優質成紗；
5. 具備遠程集中監控功能，可以統一設置和修改工藝參數，方便棉紡廠高效集中管理；
6. 配置斷電保護機構，能夠在機器意外斷電時，支持四電機通過直流共母線的方式同步快速停機，避免造成整臺車細節或斷頭；
7. 更換品種時，通過人機界面重新調整紡紗工藝參數和張力參數，能更好的適應用戶小批量多品種的生產，滿足了用戶隨時更換品種的需求；
8. 滿紗定長、定位、定向停車，具有精確定長落紗功能，各機臺間、每落紗之間的長度誤差≤1米，可實現集中換筒、整體換紗，提高生產管理效率。
系列化品種：
目前公司主要產品JHF1498/1497高效電腦粗紗機已完全系列化，有194錠距和220錠距兩種錠距，長度系列有120錠、132錠及144錠、156錠，可供用戶選用；
1. 對于紡精梳品種可選取194錠系列產品，節約生產能耗；
2. 對于紡賽絡紡品種的用戶可采用144錠長機的配置，減少了粗紗機萬錠配臺量更加合理化，減少設備的占地面積；減少擋車工和機修工的使用量，一次性投入成本和生產成本降低；
關于鐵炮粗紗機升級改造成電腦粗紗的實踐應用
一. 鐵炮機的使用概況
從80年代中期后至2000年以前，棉紡廠多使用有錐輪粗紗機俗稱鐵炮粗紗機，因?yàn)殍F炮式懸錠粗紗機在托錠粗紗機的基礎上有了重大改變，使用了懸錠式錠翼，一定程度上實現了粗紗高速、大卷裝等功能。
但隨著粗紗機的發展，鐵炮粗紗機局限性也逐漸明顯化，鐵炮粗紗機的缺陷是：在各個卷繞直徑的卷繞張力不穩定，造成粗紗的伸長率的不穩定，而引起的粗紗的支偏，支不勻。
受其影響的因素如下幾點：
1）鐵炮皮帶的起始位置受人為操作影響，每絡粗紗鐵炮皮帶的初始位置有不確定性；
2）鐵炮皮帶和鐵炮間的傳動效率和精度有不穩定性，受皮帶和鐵炮間的摩擦系數的變化而變化；
3）鐵炮皮帶的移距量和精度受張力齒輪的選配精度影響；
4）受環境溫濕度的變化，會因纖維的的粗細度、纖維長度而變化；
5）受工藝設定的變化而變化，因粗紗的定量、捻度、捻系數、卷繞密度的不同而變化。
從用戶的使用角度簡單的說，其局限性有如下幾點：
1）機械復雜，設備調整點多，操作勞動強度大、維修不方便，由于使用齒輪帶動皮帶移位，齒輪較多，長期運行后會造成鐵炮磨損和皮帶損壞等問題，因此需經常更換齒輪和鐵炮皮帶，且更換非常不方便，造成粗紗機用戶維修工作量較大，調整較困難，經常不定期停車檢修，非常影響紡紗效率；
2）受成型鐵炮制造精度的影響，變速不勻造成紗線張力控制不穩定，使擋車工擋車難度加大，會不定時出現粗紗重不勻和條干差等情況，影響粗紗質量控制。
3）工藝調整工作量大，試紡一個品種需調整6個品種的齒輪，以接近設計的紡紗參數，調整范圍較窄，品種適應范圍有限，重新調換品種時需更換很多齒輪，粗紗張力調整復雜，有時并不現想。
4）紡紗定量限制：對于紡高支紗或特粗支紗時，尤其是粗紗定量在3g/10m以下或9g/10m以上時，升降密度齒輪不能適應正常生產，無法調整到合適的參數值。
